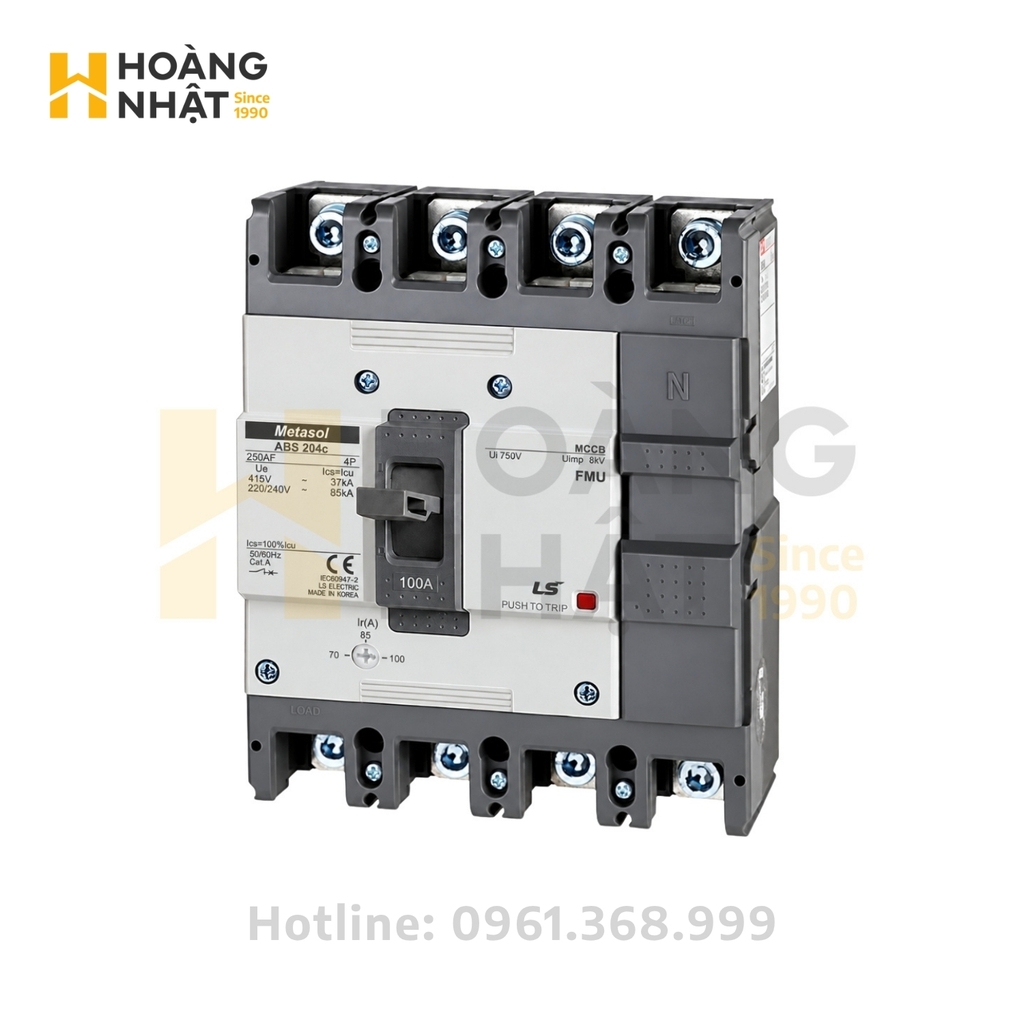

Cầu Dao Tự Động MCCB LS ABS204c FMU 4P 100A 37kA
( * Tên gọi khác : Aptomat, CB tép, cầu dao điện )
- Cầu Dao Tự Động Dạng Khối, dòng Metasol, loại tiêu chuẩn
- Dùng kiểm soát, bảo vệ động cơ, bảo vệ quá tải và ngắn mạch
- Thiết kế nhỏ gọn, chất lượng cao, giá thành thấp
- Chất liệu sản phẩm cao cấp, chống cháy
- Thân thiện và an toàn đối với người sử dụng
- Dễ dàng lắp đặt, vận hành, bảo trì và thay thế phụ kiện
- Đáp ứng tiêu chuẩn IEC 60947–1, IEC 60947–2 CB, GB 14048.2 CCC
- Thương hiệu LS ( Xuất xứ Hàn Quốc )
- Ứng dụng :
• Dùng trong mạng lưới điện dân dụng và công nghiệp
• Sử dụng cho các nhà máy, xưởng sản xuất, ...
• Sử dụng trong các tòa nhà, cao ốc, chung cư, văn phòng
• Đề phòng hỏa hoạn, cháy nổ, chống giật, chống rò rỉ điện v.v. đối với mạng lưới điện
- Phụ kiện :
• Cuộn đóng ngắt ( Shunt Trip )
• Cuộn bảo vệ thấp áp ( Under Vol. Trip )
• Tiếp điểm phụ ( Auxiliary Switch )
• Tiếp điểm cảnh báo ( Alarm Switch )
• Tấm chắn pha ( Insulation Barrier )
• Tay xoay ( Handle )
• Mô tơ điều khiển On/Off ( Motor Operator )
• Khóa liên động ( Mechanical Interlock )
• Thanh cái ( Busbar )
Thông số kỹ thuật:
| Dòng Aptomat | MCCB dạng khối, dóng Metasol, loại tiêu chuẩn, kiểu S |
| Kết nối phía trước | Dạng bắt vít |
| Frame Size | 250AF |
| Số cực | 4P |
| Tần số hoạt động | 50/60 Hz |
| Điện áp định mức (Ue) | AC 690V/ DC 500V |
| Điện áp hoạt động | AC 380V |
| Điện áp cách điện (Ui) | AC 750V |
| Điện áp xung (Uimp) | 8kV |
| Định mức dòng (In) | 100A tại 40ºC |
| Mức chỉnh dòng | (0.7 - 0.85 - 1.0)*In |
| Dòng cắt ngắn mạch (Icu) | 37kA (1s) |
| Cắt tải thực tế | Ics = 100% Icu |
| Nhiệt độ môi trường | -20 ~ 70ºC |
| Cấp bảo vệ | IP20, IEC 60530 |
| Chất liệu | Vật liệu cao cấp, chống cháy |
| Kích thước | 140x165x60 (mm) |
| Trọng lượng | 1.2Kg |
