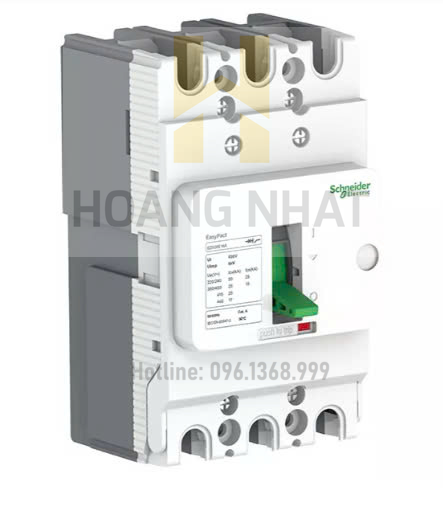

Aptomat MCCB EZS100F3016 3P 16A 30kA EasyPact

Tổng quan

EasyPact EZS MCCB Schneider là aptomat dạng khối, sử dụng trong việc đóng ngắt mạch điện trong các trường hợp dòng điện xảy ra sự cố như ngắn mạch, quá tải hoặc quá áp. MCCB Schneider EasyPact EZS lắp đặt kiểu cố định, dòng định mức từ 16A đến 600A, lắp đặt trong các tòa nhà vừa và nhỏ.

Đặc điểm

- Aptomat khối MCCB EZS Schneider là thiết bị bảo vệ mạch, hệ thống điện với độ an toàn đáng tin cậy, khả năng đóng cắt nhanh, giảm hiện tượng hồ quang với bộ cảm ứng từ nhiệt với 3 kích thước đơn giản (tương ứng 3 frame: EZS100E/F; EZS160/250E/F và EZS400/630F/N)

- Bảo vệ bằng trip từ nhiệt TMD

- Trip unit loại fix (không chỉnh định)

- Lắp đặt kiểu cố định.

- Điện áp định mức [Ue] : 380/415V;

- Điện áp cách điện [Ui] : 690V;

- Điện áp hoạt động : 440VAC, tần số 50/60 Hz;

- Dòng định mức từ 16A đến 600A.

- Dòng cắt ngắn mạch Icu : 25kA; 30kA; 36kA; 50kA.

✔️ Kích thước EZS100E/F 3P: 75 x 130 x 60 (Dài x Rộng x Cao - mm)

✔️ Kích thước EZS100E/F 4P: 100 x 130 x 60 (Dài x Rộng x Cao - mm)

✔️ Dòng định mức : 16A; 20A; 25A; 32A; 40A; 50A; 63A; 80A; 100A

✔️ Dòng cắt ngắn mạch Icu : 25kA; 30kA.

✔️ Dùng chung một vài phụ kiện với MCCB Easypact EZC100 Schneider.

Ưu điểm

- Vỏ ngoài của aptomat MCCB EZS Schneider được làm từ nguyên liệu cao cấp có tính cách điện và chịu nhiệt cực tốt.

- Khả năng đóng ngắt dòng ngắn mạch cao, độ bề cơ khí cao hơn gấp 2 đến 3 lần so với các dòng đóng ngắt khác.

- Bảo vệ phân phối điện đầy đủ , bảo vệ rò rỉ (chuyến đi và chỉ báo động nhưng không có chuyến đi), bảo vệ động cơ.

- Lắp đặt linh hoạt loại cố định, loại cắm vào, loại có thể rút ra (400 / 630A).

- 7 loại dòng khung, lựa chọn linh hoạt.

- 3 loại kích thước khung, dễ dàng nâng cấp.

- 3 loại phá vỡ, bảo hiểm toàn diện.

- Thiết kế mô-đun phụ kiện, lắp ráp tại chỗ.

- Dòng đầu vào ngược mà không làm hỏng, lắp đặt linh hoạt.

Thông số kỹ thuật
