Tổng quan

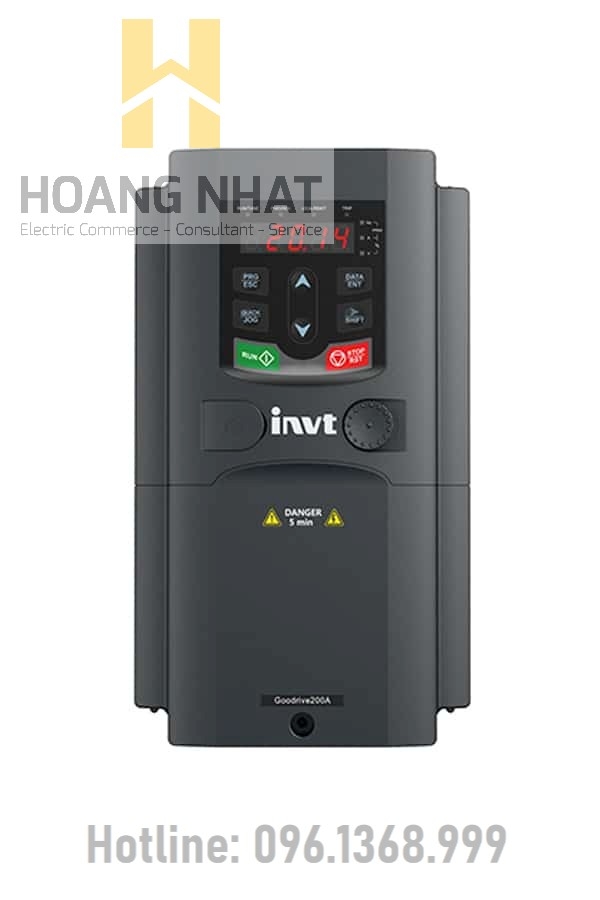

Biến tần INVT 15-18kW 3 Pha 380V – GD200A-015G/018P-4 dùng cho cả tải moment biến thiên (tải P) và các loại tải moment không đổi như băng chuyền, máy trộn, máy cán (tải G). GD200A có thiết kế cứng cáp và mạnh mẽ, cấu hình cho phép hoạt động trong cả môi trường nhiều bụi và ẩm.
Các chức năng điều khiển chính
- Điều khiển Vector không gian (SVPWM), Sensorless vector (SVC), điều khiển torque (lực căng).
- Torque khởi động ở 0.5 Hz: 150%.
- Điều khiển tốc độ chính xác đến ±0.2%, đáp ứng nhanh <20 ms.
- Truyền thông: Modbus, RS485.
- Keypad có thể lấy rời để giám sát và cài đặt từ xa, sao chép được thông số. Có thể tháo rời với công suất từ 18kW trở lên, khoảng cách tối đa 150m.
- Chức năng ứng dụng: PLC giản đơn, các cấp tốc độ đặt trước, điều khiển PID, điều khiển ổn định áp - -suất trạm 3 bơm, hãm DC, hãm Magnetic Fluxing…
- Bộ lọc C3 theo tiêu chuẩn IEC 61800-3.
- Tích hợp sẵn bộ điều khiển thắng động năng (DBU) cho biến tần từ 30 kW trở xuống
30 chức năng bảo vệ động cơ và biến tần.
- Khả năng quá tải: 60s với 150% dòng định mức, 10s với 180% dòng định mức, 1s với 200% dòng định mức.
Ứng dụng trong máy nghiền, máy cán, kéo, cảo đùn, máy tráng màng, máy xeo giấy, máy tạo sợi, máy dệt, nhuộm, đóng gói, chế biến gỗ, băng tải, cần trục, nâng hạ , máy nén khí, bơm và quạt…
Thông số kỹ thuật
| Điện áp vào | 3 pha 380V |
| Điện áp ra | 3 pha 380V |
| Ngõ ra tần số | 0.1 - 400 Hz |
| Công suất | 15-18kW |
| Dòng điện vào | 40/47A |
| Dòng điện ra | 32/38A |
| Khối lượng | 7.6 kg |
| Momen khởi động | 150%, 0.5Hz, (SVC) |
| Mức chịu quá tải |
- 150% trong 60s |
| Tích hợp sẵn |
- Keypad |
| Ứng dụng |
- Dùng cho động cơ không đồng bộ (AM) |
