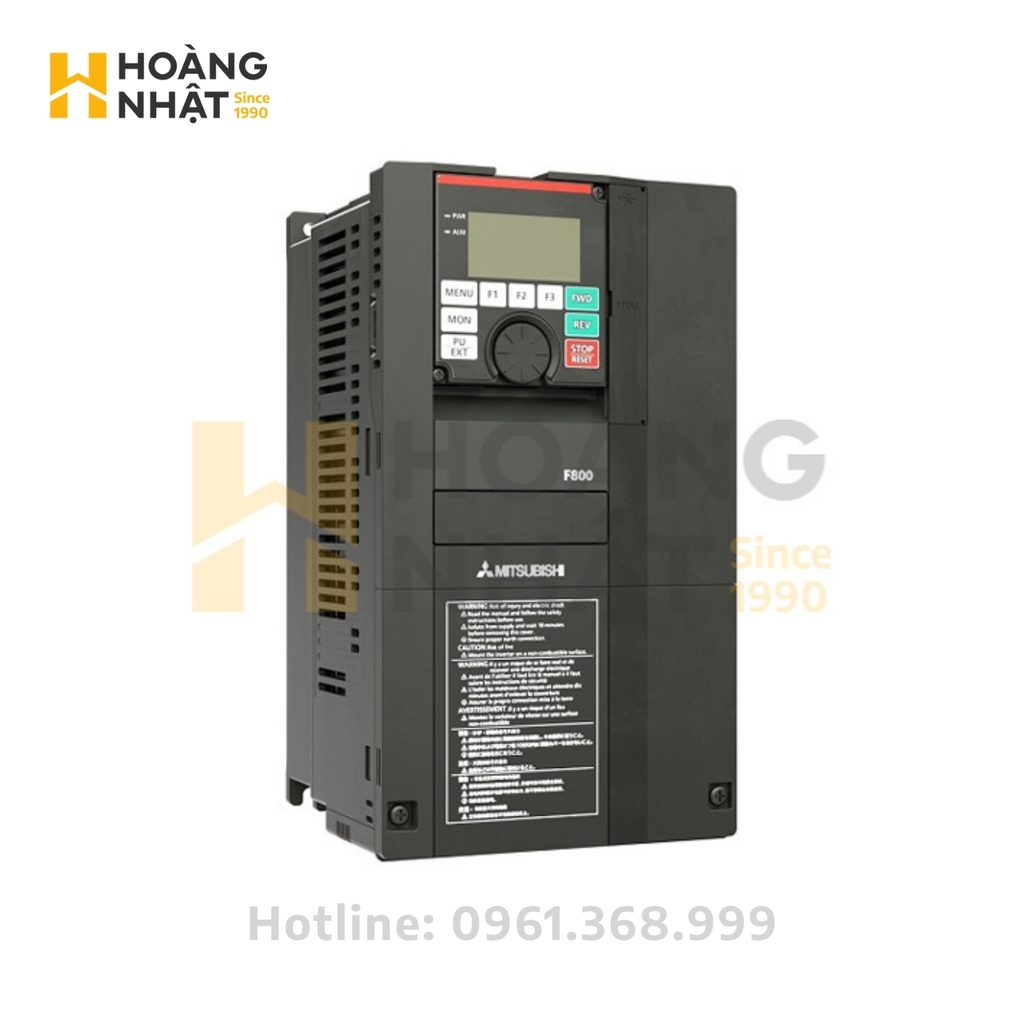

– Thương hiệu: Mitsubishi Electric
– Dòng sản phẩm: FREQROL-F800, chuyên dùng cho quạt, bơm, hệ thống HVAC và tải mô-men biến thiên
– Mã sản phẩm: FR-F842-560K-1
– Mã dòng điện tương ứng: FR-F842-12120
– Cấp điện áp: 400V
– Cấu trúc thiết bị: loại tách rời bộ converter, phải kết hợp với bộ converter FR-CC2 phù hợp trước khi đấu vào nguồn điện xoay chiều
– Công suất động cơ phù hợp ở chế độ tải nhẹ LD: 560kW
– Công suất động cơ phù hợp ở chế độ tải siêu nhẹ SLD: 630kW
– Công suất đầu ra định mức ở chế độ LD: 834kVA
– Công suất đầu ra định mức ở chế độ SLD: 924kVA
– Dòng điện đầu ra định mức ở chế độ LD: 1.094A
– Dòng điện đầu ra định mức ở chế độ SLD: 1.212A
– Khả năng chịu quá tải ở chế độ LD: 120% dòng định mức trong 60 giây và 150% trong 3 giây, tại nhiệt độ môi trường 50°C
– Khả năng chịu quá tải ở chế độ SLD: 110% dòng định mức trong 60 giây và 120% trong 3 giây, tại nhiệt độ môi trường 40°C
– Điện áp đầu ra: 3 pha 380–500VAC
– Điện áp một chiều cấp vào thân biến tần: 430–780VDC
– Nguồn phụ cho mạch điều khiển: 1 pha 380–500VAC, tần số 50/60Hz
– Phạm vi dao động nguồn phụ cho phép: điện áp ±10% và tần số ±5%
– Dải tần số đầu ra khi điều khiển động cơ không đồng bộ: 0,2–590Hz
– Tần số tối đa khi sử dụng điều khiển vector từ thông nâng cao: 400Hz
– Dải tần số đầu ra khi điều khiển động cơ PM: 0,2–400Hz
– Phương pháp điều khiển: Soft-PWM, PWM tần số sóng mang cao, điều khiển V/F, vector từ thông nâng cao và điều khiển động cơ nam châm vĩnh cửu PM
– Mô-men khởi động tham khảo: 120% tại 0,5Hz ở chế độ LD khi sử dụng điều khiển vector từ thông nâng cao
– Thời gian tăng tốc và giảm tốc: cài đặt riêng từ 0–3.600 giây
– Kiểu tăng tốc và giảm tốc: tuyến tính, đường cong chữ S và chế độ hỗ trợ chống độ rơ cơ khí
– Giao tiếp tiêu chuẩn: RS-485, Mitsubishi inverter protocol, MODBUS RTU và BACnet MS/TP
– Giao tiếp mở rộng tùy chọn: CC-Link IE TSN, CC-Link IE Field, CC-Link, DeviceNet, PROFIBUS, EtherCAT, EtherNet/IP và PROFINET
– Cấp bảo vệ thân máy: IP00
– Phương pháp làm mát: làm mát cưỡng bức bằng quạt
– Khối lượng thân biến tần: khoảng 163kg
– Nhiệt độ làm việc ở chế độ LD: từ -10°C đến +50°C
– Nhiệt độ làm việc ở chế độ SLD: từ -10°C đến +40°C
– Độ ẩm môi trường: tối đa 90%RH, không ngưng tụ
– Độ cao lắp đặt tiêu chuẩn: đến 1.000m không cần giảm định mức; trên 1.000m phải giảm dòng định mức 3% cho mỗi 500m, giới hạn tối đa 2.500m.
