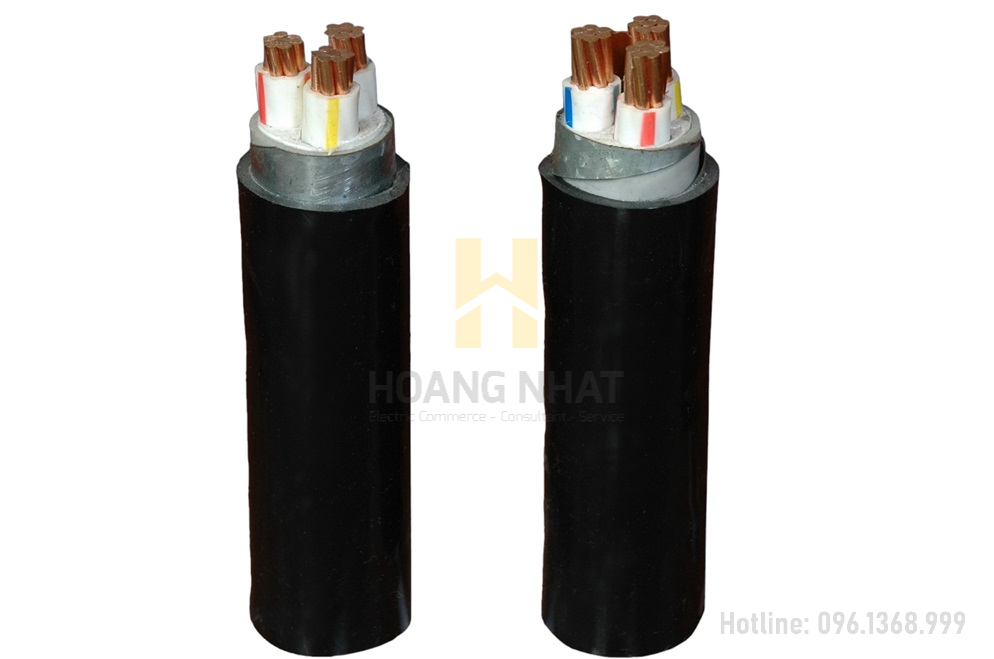

Tổng quan

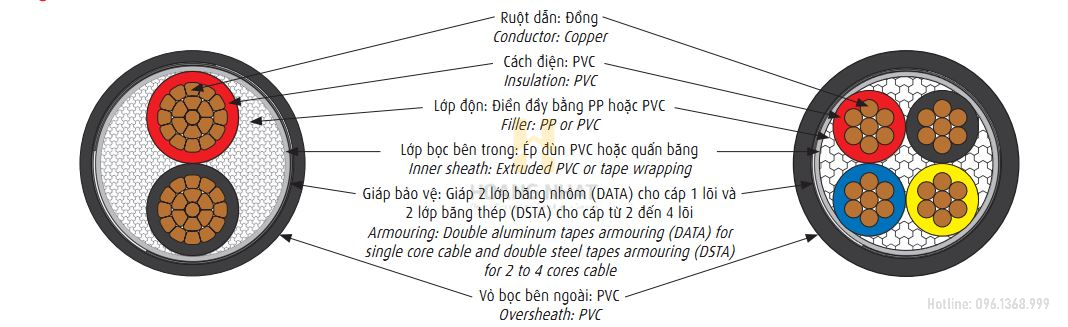

- Quy cách: Cu/PVC/DSTA/PVC
- Ruột dẫn: Đồng
- Số lõi: 4
- Tiết diện: từ 2.5 mm2 đến 400 mm2
- Điện áp danh định: 0.6/1kV
- Dạng mẫu mã: Hình tròn
- Đóng gói: Cuộn, ru lô
- Cáp CVV/DATA, CVV/DSTA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.
- Bằng màu cách điện:
+ Cáp 1 lõi: Màu đen.
+ Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – đen (trung tính) - xanh lục & vàng (TER).
Bằng vạch màu trên cách điện màu trắng:
+ Cáp 1 lõi: không vạch.
+ Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không vạch (trung tính) - xanh lục (TER).
Hoặc theo yêu cầu khách hàng.
- Đặc tính kỹ thuật:
+ Cấp điện áp U0/U: 0.6/1kV.
+ Điện áp thử: 3.5 kV (5 phút).
+ Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC.
+ Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:
- 140OC, với tiết diện lớn hơn 300mm2.
- 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2.
Tiêu chuẩn áp dụng
•TCVN 5935-1/ IEC 60502-1
•TCVN 6612/ IEC 60228
