Tổng quan
- Quy cách: ruột nhôm, bán dẫn ruột dẫn, cách điện XLPE,bán dẫn cách điện, màn chắn kim loại, vỏ PVC.
- Cáp trung thế có màn chắn dùng để truyền tải, phân phối điện, tần số 50Hz, lắp đặt trên không, đi trong thang cáp, máng, chôn trực tiếp trong đất hoặc trong ống.
- Nhiệt độ làm việc dài hạn cho phép đối với cáp là 90°C.
- Nhiệt độ cực đại cho phép khi ngắn mạch là 250°C, với thời gian không quá 5 giây.
- Tiêu chuẩn áp dụng: TCVN 5935-2/IEC60502-2.

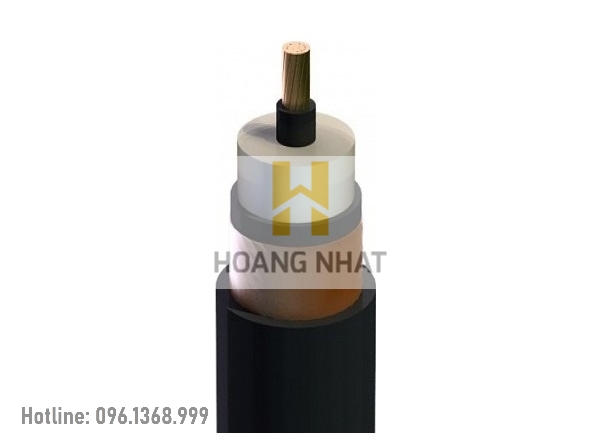

Cấu tạo cáp
- Ruột dẫn: Sợi nhôm cứng xoắn đồng tâm và ép chặt.
- Màn chắn ruột dẫn: Là một lớp bọc bằng vật liệu bán dẫn.
- Lớp cách điện: Bằng XLPE.
- Lớp bán dẫn ngoài: Là một lớp bọc bằng vật liệu bán dẫn.
- Màn chắn kim loại: Gồm một lớp băng đồng được quấn trực tiếp lên lớp bán dẫn ngoài của cáp.
- Băng quấn: Quấn quanh cụm lõi.
- Vỏ: Bằng PVC.
