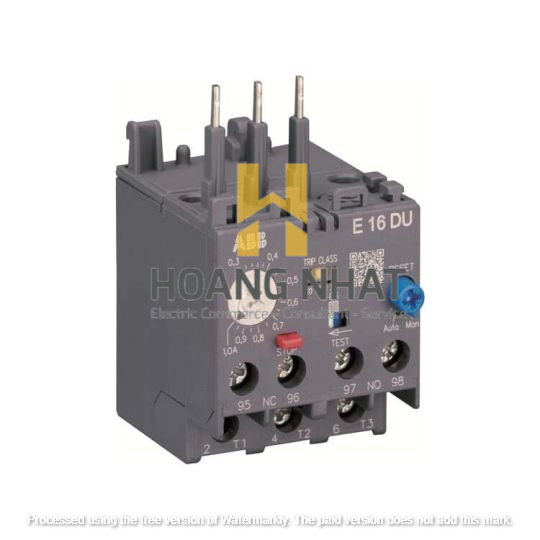

Rơ le nhiệt ABB E16DU-6.3 (4-6.3A)
Mô tả
Rơ le nhiệt ABB E16DU-6.3 là thiết bị bảo vệ quá tải nhiệt cho động cơ điện 3 pha, có dải điều chỉnh dòng điện từ 4A đến 6.3A. Đây là dòng rơ le nhiệt hiệu suất cao (DU - Direct Undermounting) điện tử (E - Electronic) của ABB, được thiết kế để lắp đặt trực tiếp dưới khởi động từ (contactor) nhằm bảo vệ động cơ chống lại tình trạng quá tải kéo dài, mất pha, và mất cân bằng pha với độ chính xác cao.
Đặc điểm
Tên sản phẩm: Rơ le nhiệt
Mã sản phẩm: E16DU-6.3
Dải dòng điện điều chỉnh (Dòng định mức): 4A - 6.3A
Dòng điện khung (Frame size): Phù hợp với contactor có dòng định mức lên tới 16A (ví dụ: dòng A9, A12, A16 của ABB)
Số cực: 3P (3 Pha)
Chức năng bảo vệ: Quá tải nhiệt (Thermal Overload), Mất pha (Phase Loss), Mất cân bằng pha (Phase Imbalance)
Phương thức hoạt động: Điện tử (Electronic) – cung cấp độ chính xác và độ lặp lại cao hơn so với loại lưỡng kim truyền thống.
Tiếp điểm phụ: 1 NO + 1 NC (1 thường mở và 1 thường đóng)
Lớp tác động (Tripping Class): Class 10E, 20E, 30E có thể lựa chọn (E cho Electronic) – cho phép tùy chỉnh thời gian tác động theo ứng dụng.
Chức năng Reset: Thủ công (Manual) và Tự động (Auto)
Phương thức lắp đặt: Gắn trực tiếp (Direct mounting) dưới contactor hoặc lắp trên thanh ray DIN.
Tiêu chuẩn: IEC/EN 60947-4-1
Ưu điểm
Bảo vệ chính xác cao: Công nghệ điện tử mang lại độ chính xác vượt trội, lý tưởng cho các ứng dụng quan trọng.
Lớp tác động linh hoạt: Khả năng lựa chọn Class tác động (10E/20E/30E) giúp tối ưu hóa bảo vệ cho các loại tải khác nhau (tải tiêu chuẩn, tải nặng).
Thiết kế đồng bộ: Lắp đặt trực tiếp với contactor, tiết kiệm không gian và đơn giản hóa việc đấu nối dây.
Phạm vi điều chỉnh rộng: Dải điều chỉnh dòng điện rộng.
Ứng dụng
Thích hợp sử dụng trong các tủ điều khiển bảo vệ động cơ 3 pha có dòng định mức từ 4A đến 6.3A (ví dụ, động cơ công suất khoảng 1.5 kW đến 2.2 kW ở điện áp 380 V).
Ứng dụng trong các môi trường công nghiệp yêu cầu độ chính xác bảo vệ cao như máy bơm nhỏ, quạt thông gió, băng tải nhẹ.
Được lắp đặt kèm với khởi động từ ABB để tạo thành bộ khởi động cơ.
