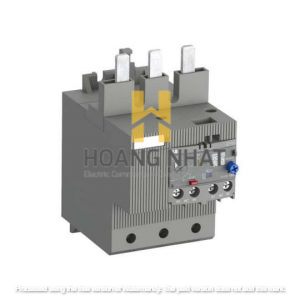

Rơ le nhiệt điện tử ABB EF65-56 (30-56A)
Mô tả
Rơ le nhiệt ABB EF65-56 là thiết bị bảo vệ quá tải nhiệt cho động cơ điện 3 pha, có dải điều chỉnh dòng điện từ 30A đến 56A. Đây là dòng rơ le bảo vệ điện tử (E - Electronic) hiệu suất cao, được thiết kế để lắp đặt trực tiếp dưới khởi động từ (contactor) hoặc lắp độc lập. Rơ le này cung cấp khả năng bảo vệ chính xác cao chống lại quá tải kéo dài, mất pha và mất cân bằng pha.
Đặc điểm Kỹ thuật
Tên sản phẩm: Rơ le nhiệt điện tử
Mã sản phẩm: EF65-56
Dải dòng điện điều chỉnh (Dòng định mức): 30A - 56A
Dòng điện khung (Frame size): Phù hợp với contactor có dòng định mức lên tới 65A (ví dụ: dòng AF45, AF52, AF65 của ABB)
Số cực: 3P (3 Pha)
Chức năng bảo vệ: Quá tải nhiệt (Thermal Overload), Mất pha (Phase Loss), Mất cân bằng pha (Phase Imbalance)
Phương thức hoạt động: Điện tử (Electronic) – cung cấp độ chính xác cao và dải điều chỉnh rộng.
Tiếp điểm phụ: 1 NO + 1 NC (1 thường mở và 1 thường đóng), có tiếp điểm ngắt mạch (trip contact)
Lớp tác động (Tripping Class): Class 10E, 20E, 30E có thể lựa chọn – cho phép tùy chỉnh thời gian tác động theo đặc tính khởi động của tải (tải tiêu chuẩn, tải nặng).
Chức năng Reset: Thủ công (Manual) và Tự động (Auto)
Phương thức lắp đặt: Lắp trực tiếp (Direct mounting) vào contactor hoặc lắp độc lập trên thanh ray DIN.
Tiêu chuẩn: IEC/EN 60947-4-1
Ưu điểm
Bảo vệ chính xác và linh hoạt: Công nghệ điện tử cho phép bảo vệ chính xác hơn và khả năng thay đổi Class tác động, đáp ứng nhiều yêu cầu ứng dụng khác nhau.
Phạm vi điều chỉnh rộng: Dải 30A - 56A bao phủ nhiều công suất động cơ.
Giảm thiểu lỗi lắp đặt: Thiết kế lắp trực tiếp giúp tối ưu hóa không gian và giảm thiểu lỗi đấu dây.
Chức năng kiểm tra (Test function): Giúp kiểm tra hoạt động của cơ chế ngắt mạch và tiếp điểm phụ.
Ứng dụng
Thích hợp sử dụng trong các tủ điều khiển bảo vệ động cơ 3 pha có dòng định mức từ 30A đến 56A (ví dụ, động cơ công suất khoảng 15 kW đến 30 kW ở điện áp 380 V).
Lý tưởng cho các ứng dụng công nghiệp yêu cầu bảo vệ động cơ tải nặng hoặc có thời gian khởi động dài (ví dụ: máy bơm, máy nén, băng tải lớn).
Được lắp đặt kèm với khởi động từ dòng AF của ABB.
