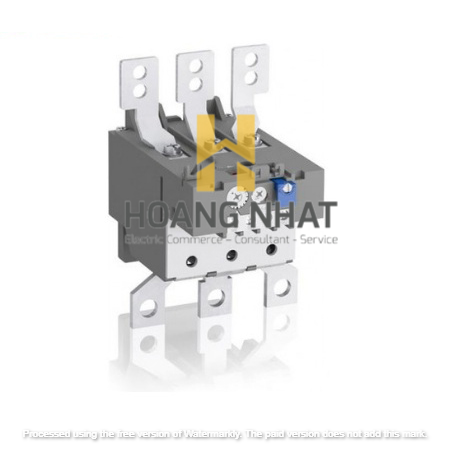

Rơ le nhiệt ABB TA200DU-150 (110-150A)
Mô tả
Rơ le nhiệt ABB TA200DU-150 là thiết bị bảo vệ quá tải nhiệt cho động cơ điện 3 pha, có dải điều chỉnh dòng điện từ 110A đến 150A. Đây là dòng rơ le nhiệt hiệu suất cao (DU - Direct Undermounting) của ABB, được thiết kế để lắp đặt trực tiếp dưới khởi động từ (contactor) để bảo vệ động cơ chống lại tình trạng quá tải kéo dài, mất pha và mất cân bằng pha.
Đặc điểm
Tên sản phẩm: Rơ le nhiệt
Mã sản phẩm: TA200DU-150
Dải dòng điện điều chỉnh (Dòng định mức): 110A - 150A
Dòng điện khung (Frame size): Phù hợp với contactor có dòng định mức lên tới 200A (ví dụ: dòng A110 đến A200 của ABB)
Số cực: 3P (3 Pha)
Chức năng bảo vệ: Quá tải nhiệt (Thermal Overload), Mất pha (Phase Loss), Mất cân bằng pha (Phase Imbalance)
Phương thức hoạt động: Cơ chế lưỡng kim (Bi-metallic)
Tiếp điểm phụ: 1 NO + 1 NC (1 thường mở và 1 thường đóng)
Lớp tác động (Tripping Class): Class 10A
Chức năng Reset: Thủ công (Manual) và Tự động (Auto)
Phương thức lắp đặt: Gắn trực tiếp (Direct mounting) dưới contactor hoặc lắp trên thanh ray DIN.
Tiêu chuẩn: IEC/EN 60947-4-1
Ưu điểm
Bảo vệ toàn diện: Cung cấp khả năng bảo vệ đáng tin cậy chống lại quá tải và các lỗi pha quan trọng.
Lớp tác động nhanh (Class 10A): Đảm bảo ngắt mạch nhanh chóng, bảo vệ động cơ hiệu quả.
Thiết kế đồng bộ: Lắp đặt trực tiếp với contactor, tiết kiệm không gian và đơn giản hóa việc đấu nối dây cho ứng dụng công suất lớn.
Dải điều chỉnh chính xác: Dễ dàng cài đặt dòng điện bảo vệ tối ưu cho động cơ.
Độ bền cao: Chất lượng từ nhà sản xuất ABB, đảm bảo hoạt động ổn định trong môi trường công nghiệp nặng.
Ứng dụng
Thích hợp sử dụng trong các tủ điều khiển bảo vệ động cơ 3 pha công suất lớn có dòng định mức từ 110A đến 150A (ví dụ, động cơ công suất khoảng 55 kW đến 75 kW ở điện áp 380 V).
Ứng dụng trong việc bảo vệ các máy bơm, quạt công nghiệp, máy nén, và các thiết bị có tải nặng.
Được lắp đặt kèm với khởi động từ ABB để tạo thành bộ khởi động cơ.
Sử dụng trong các hệ thống điện công nghiệp và tự động hóa.
