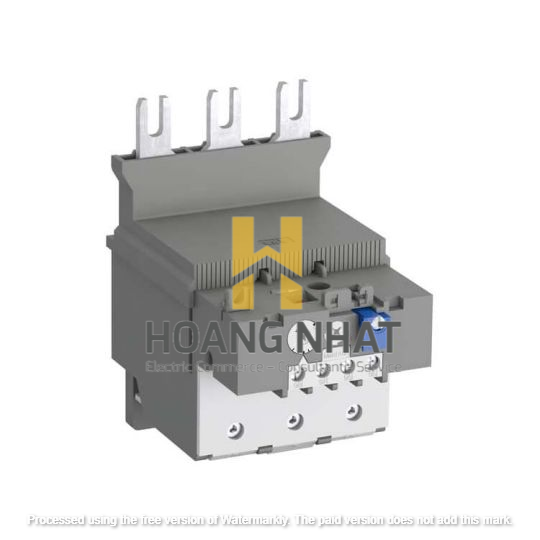

Rơ le nhiệt ABB TF140DU-142-V1000 (110-142A)
Mô tả
Rơ le nhiệt ABB TF140DU-142-V1000 là thiết bị bảo vệ quá tải nhiệt cho động cơ điện 3 pha, có dải điều chỉnh dòng điện cực lớn từ 110A đến 142A. Đây là dòng rơ le nhiệt lưỡng kim hiệu suất cao thuộc dòng TF, được thiết kế để lắp đặt trực tiếp dưới các dòng khởi động từ (contactor) lớn nhằm bảo vệ động cơ chống lại tình trạng quá tải và mất pha một cách tin cậy.
Đặc điểm
Tên sản phẩm: Rơ le nhiệt
Mã sản phẩm: TF140DU-142-V1000
Dải dòng điện điều chỉnh (Dòng định mức): 110A - 142A
Dòng điện khung (Frame size): Phù hợp với contactor dòng AF116, AF140 của ABB
Số cực: 3P (3 Pha)
Chức năng bảo vệ: Quá tải nhiệt (Thermal Overload), Mất pha (Phase Loss)
Phương thức hoạt động: Lưỡng kim (Bimetallic) có cơ chế bù nhiệt độ môi trường
Tiếp điểm phụ: 1 NO + 1 NC (1 thường mở và 1 thường đóng)
Lớp tác động (Tripping Class): Class 10 (Tác động nhanh chóng khi xảy ra sự cố quá tải)
Chức năng Reset: Thủ công (Manual) và Tự động (Auto) có thể lựa chọn
Phương thức lắp đặt: Gắn trực tiếp (Direct mounting) dưới contactor hoặc lắp trên đế rời
Tiêu chuẩn: IEC/EN 60947-4-1, ATEX (V1000 chỉ định khả năng dùng cho môi trường chống cháy nổ)
Ưu điểm
Khả năng chịu tải lớn: Dải dòng điện lên đến 142A phù hợp cho các động cơ công suất lớn.
Độ tin cậy cao: Cơ chế lưỡng kim bền bỉ, có khả năng bù trừ nhiệt độ môi trường giúp thiết bị hoạt động chính xác trong nhiều điều kiện khác nhau.
Tiêu chuẩn ATEX: Phiên bản V1000 được chứng nhận để bảo vệ động cơ trong các khu vực nguy hiểm có nguy cơ cháy nổ cao.
Dễ dàng vận hành: Có chỉ thị trạng thái lỗi và nút dừng/reset tích hợp rõ ràng trên mặt thiết bị.
Ứng dụng
Thích hợp sử dụng trong các tủ điện công nghiệp nặng để bảo vệ động cơ 3 pha công suất lớn (ví dụ: động cơ từ 55 kW đến 75 kW ở điện áp 380V).
Sử dụng rộng rãi trong các hệ thống bơm nước công suất lớn, máy nén khí, hệ thống thông gió hầm lò hoặc các dây chuyền sản xuất lớn.
Lý tưởng cho các môi trường yêu cầu tiêu chuẩn an toàn nghiêm ngặt như ngành dầu khí, hóa chất hoặc khai thác khoáng sản nhờ chứng chỉ ATEX.
