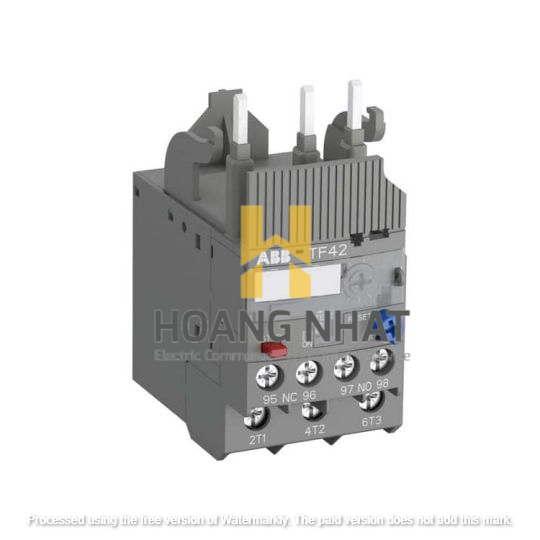

Rơ le nhiệt ABB TF42-5.7
Mô tả
Rơ le nhiệt ABB TF42-5.7 là thiết bị bảo vệ quá tải nhiệt cho động cơ điện 3 pha với dải dòng điều chỉnh từ 4.2A đến 5.7A. Sản phẩm thuộc dòng TF42 lưỡng kim, thực hiện chức năng bảo vệ động cơ chống quá tải và mất pha, được thiết kế để lắp đặt trực tiếp với các dòng khởi động từ AF của ABB.
Đặc điểm
TF42-5.7
Dải dòng điện điều chỉnh (Dòng định mức): 4.2A - 5.7A
Dòng điện khung (Frame size): Phù hợp lắp trực tiếp với contactor AF09, AF12, AF16, AF26, AF30, AF38
Số cực: 3P (3 Pha)
Chức năng bảo vệ: Quá tải nhiệt, Mất pha
Phương thức hoạt động: Lưỡng kim (Bimetallic) có cơ chế bù nhiệt độ môi trường
Tiếp điểm phụ: 1 NO + 1 NC
Lớp tác động (Tripping Class): Class 10
Chức năng Reset: Thủ công (Manual) hoặc Tự động (Auto) có thể lựa chọn
Phương thức lắp đặt: Gắn trực tiếp dưới contactor hoặc lắp trên thanh ray bằng đế rời DB42
Tiêu chuẩn: IEC/EN 60947-4-1
Ưu điểm
Bảo vệ động cơ tin cậy và chính xác trước các sự cố quá tải điện áp và mất pha
Kích thước cực kỳ nhỏ gọn giúp tối ưu hóa diện tích lắp đặt trong tủ điện điều khiển
Tích hợp cơ chế bù nhiệt giúp thiết bị hoạt động ổn định bất kể sự thay đổi của nhiệt độ môi trường
Trang bị đầy đủ nút dừng (Stop) và chức năng kiểm tra (Test) hỗ trợ bảo trì nhanh chóng
Độ bền điện và cơ học cao, đảm bảo hệ thống vận hành liên tục và an toàn
Ứng dụng
Lắp đặt trong các hệ thống tủ điện điều khiển động cơ 3 pha công suất khoảng 2.2 kW tại 400V
Sử dụng hiệu quả trong các hệ thống bơm nước dân dụng, quạt thông gió cỡ nhỏ và máy nén khí mini
Phù hợp cho các máy móc sản xuất, băng tải nhỏ và các dây chuyền tự động hóa nhà máy
Tăng cường tính thẩm mỹ và độ an toàn cho tủ điện khi lắp đặt đồng bộ với dòng Contactor AF của ABB
