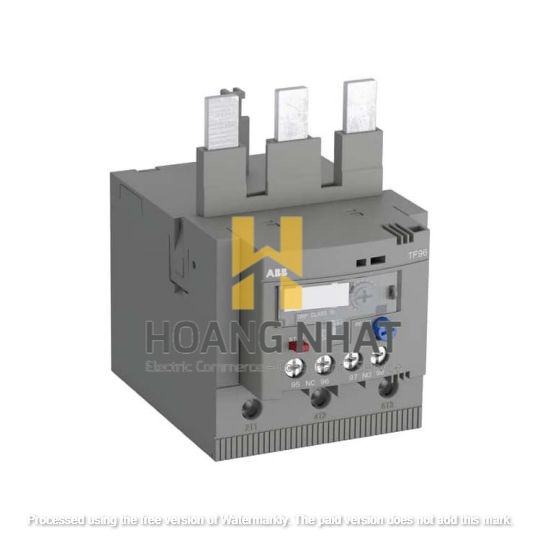

Rơ le nhiệt ABB TF96-68
Mô tả
Rơ le nhiệt ABB TF96-68 là thiết bị bảo vệ quá tải nhiệt cho động cơ điện 3 pha, có dải dòng điều chỉnh từ 57A đến 68A. Sản phẩm thuộc dòng TF96 hiệu suất cao, thực hiện chức năng bảo vệ động cơ chống quá tải và mất pha với độ tin cậy vượt trội trong các hệ thống điện công nghiệp.
Đặc điểm
TF96-68
Dải dòng điện điều chỉnh (Dòng định mức): 57A - 68A
Dòng điện khung (Frame size): Phù hợp lắp trực tiếp với contactor AF80, AF96
Số cực: 3P (3 Pha)
Chức năng bảo vệ: Quá tải nhiệt, Mất pha
Phương thức hoạt động: Lưỡng kim (Bimetallic) có cơ chế bù nhiệt độ môi trường
Tiếp điểm phụ: 1 NO + 1 NC
Lớp tác động (Tripping Class): Class 10
Chức năng Reset: Thủ công (Manual) hoặc Tự động (Auto) có thể lựa chọn
Phương thức lắp đặt: Gắn trực tiếp dưới contactor hoặc lắp trên đế rời DB96
Tiêu chuẩn: IEC/EN 60947-4-1
Ưu điểm
Bảo vệ động cơ an toàn tuyệt đối trước các sự cố quá tải và tình trạng mất pha đột ngột
Hoạt động chính xác trong điều kiện nhiệt độ môi trường biến động nhờ cơ chế bù nhiệt tích hợp
Thiết kế tối ưu để lắp đặt trực tiếp giúp tiết kiệm không gian và giảm thời gian đấu nối tủ điện
Tích hợp sẵn nút dừng (Stop) và chức năng kiểm tra (Test) hỗ trợ kiểm tra hệ thống nhanh chóng
Độ bền cơ học và điện cao, đảm bảo vận hành ổn định trong môi trường công nghiệp khắc nghiệt
Ứng dụng
Lắp đặt trong các tủ điện điều khiển động cơ 3 pha công suất trung bình đến lớn (khoảng 30 kW - 37 kW tại 400V)
Sử dụng rộng rãi trong hệ thống bơm nước công nghiệp, máy nén khí và hệ thống thông gió
Phù hợp cho các dây chuyền sản xuất tự động, máy công cụ và thiết bị yêu cầu bảo vệ nghiêm ngặt
Đảm bảo tính thẩm mỹ công nghiệp và an toàn kỹ thuật cao khi đồng bộ hóa cùng thiết bị đóng cắt ABB
