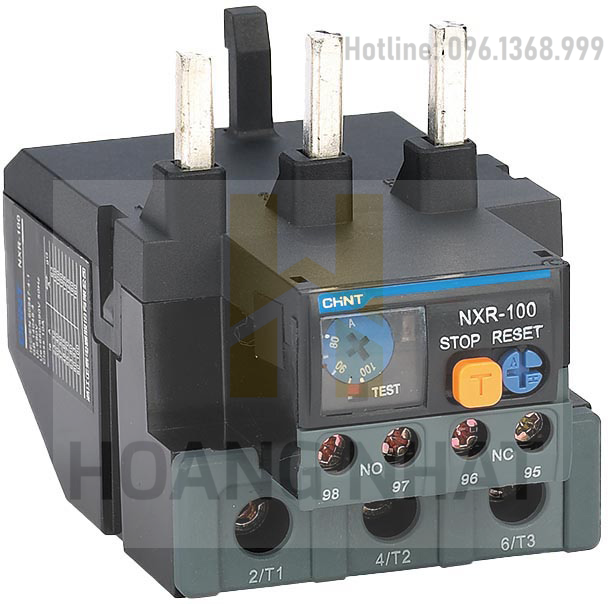

Rơ le nhiệt NXR Chint được sử dụng để đóng cắt động cơ hoặc mạch điện nhờ sự thay đổi nhiệt độ của các thanh kim loại. Với sự dãn nở bởi kim loại như vậy, nó thường được dùng với khởi động từ và aptomat.
Trong hệ thống điện công nghiệp, rơ le nhiệt và contactor là một yếu tố rất quan trọng không thể thiếu. Dòng rơ le nhiệt NXR-100 thường được sử dụng cho contactor NXC-40/100 của Chint tùy theo size.
Đặc điểm:
- Tương thích cho lắp đặt với khởi động từ của Chint.
- Dùng cho bảo vệ động cơ và bảo vệ pha.
- Cấu tạo với lưỡng kim nhiệt ở 3 cực.
- Reset tự động hoặc bằng tay, chỉ thị Trip.
- Dải điều chỉnh dòng của relay nhiệt Chint lớn.
- Kết nối trực tiếp dạng Pin (chân cắm).
- Tiết kiệm điện năng
- Đáp ứng tiêu chuẩn: IEC/EN 60947-4-1, IEC/EN 60947-5-1,
- Mức độ bảo vệ: IP20 (Tuân thủ theo tiêu chuẩn IEC60529).
- Đạt chứng nhận bởi: CE, UL, CCC
- Nhiệt độ không khí xung quanh: -35°C ~ +70°C
- Phụ trợ 1NO + 1NC
Ứng dụng
Rơ le nhiệt NXR Chint được dùng rộng rãi trong các ngành công nghiệp và sinh hoạt. Đây là giải pháp kéo dài tuổi thọ cho các thiết bị điện và mạch điện. Vì vậy, nó được ứng dụng trong hệ thống chiếu sáng của các công trình, máy bơm nước, dây chuyền sản xuất và các thiết bị điện công nghiệp khác.
Thông số kỹ thuật:
| Dòng sản phẩm | NXR-100 |
| Số cực | 3 |
| Cách lắp | Lắp trực tiếp vào Contactor |
| Dải điều chỉnh | 80-100A |
| Điện áp hoạt động | 690 VAC |
| Điện áp thử nghiệm xung (Uimp) | 6kV |
| Chức năng | Bảo vệ quá tải cho động cơ |
| Tiêu chuẩn | IEC 60947 |
| Dùng cho Contactor | NXC-40/100 |
| Kích thước | 72 x 83 x 118mm |
