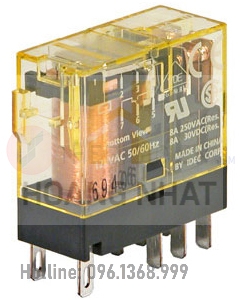

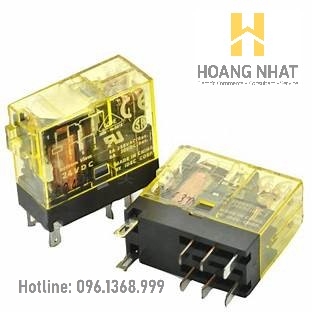

Rơ le trung gian 8A 8 chân dẹt RJ2S-CL-A24 IDEC

Rơ le trung gian  (Relay trung gian) là loại thiết bị có chức năng chuyển mạch tín hiệu điều khiển và khuếch đại chúng với kích thước nhỏ. Rơ le trung gian được lắp đặt tại vị trí trung gian nằm giữa thiết bị điều khiển công suất nhỏ và thiết bị công suất lớn

Rơ le trung gian có cấu tạo bao gồm một cuộn hút và mạch tiếp điểm cùng với vỏ bảo vệ và các chân ra tiếp điểm đóng vai trò điều khiển trung gian giữa các thiết bị điều khiến được dùng trong lĩnh vực điều khiển tự động, cơ cấu điện tử. Cụ thể là:

• Cuộn hút hay nam châm điện bao gồm lõi thép tĩnh lõi thép động, và cuộn dây. Trong đó, cuộn dây có thể là cuộn cường độ hay cuộn điện áp, hoặc có thể là cả hai còn lõi thép động được găng bởi một lò xo và cùng định vị bằng một vít điều chỉnh.
• Mạch tiếp điểm gồm có tiếp điểm thuận và tiếp điểm nghịch, tiếp điểm nghịch đóng vai trò đóng/cắt thiết bị điện tải được cách ly với cuộn hút.

Như đã biết, công dụng chính của rơ le trung gian là trung gian để chuyển tiếp mạch điện trong các hệ thống điều khiển của các thiết bị công nghiệp hay thiết bị gia dụng hiện đại. Đối với các dòng điều khiển khác nhau, công dụng của rơ le cũng sẽ khác nhau bao gồm:

• Rơ le trung gian được sử dụng để điều khiển cửa cuốn điện hay một số thiết bị gia dụng nhỏ giúp tiết kiệm không gian, đồng thời làm cho phần điều khiển của thiết bị điện trở nên tương đối tinh tế hơn.
• Trong hệ thống điều khiển mạch điện, thiết bị này còn giúp làm tăng số lượng tiếp điểm vào mạch vừa không làm thay đổi hình thức điều khiển mà còn tạo điều kiện cho việc bảo trì.
• Rơ le trung gian được đưa vào sử dụng trong mạch điều khiển nhằm mục đích mở rộng công suất điều khiển và để điều khiển các phụ tải khác.
• Rơ le được sử dụng để điều khiển các linh kiện tương ứng đồng thời linh hoạt thay đổi từng loại tiếp điểm để việc điều khiển diễn ra thuận lợi hơn.
• Việc đóng mở một số linh kiện điện cơ bản trong một số mạch điều khiển thường sử dụng loại rơ le này thông qua cách điều khiển các tiếp điểm.
• Việc sử dụng thêm một rơ le trung gian bên trong các dây chuyền điều khiển công nghiệp hay điều khiển máy tính có thể loại bỏ nhiễu rất hiệu quả.

Thông số kỹ thuật
